本工程渡槽、排架、拱肋及基础均为钢筋混凝土结构
，上部槽身选取U型薄壳渡槽结构
，下部结构别离选取内拱排架支持及单排架支持。渡槽槽壳壁厚0.14m
，槽身内半径为2.3m
，直线加高段为1.61m
，拉杆尺寸为0.2m×0.15m
，伸缩缝为0.02m
；设计水深2.9m
，校核水深3.3m。
    推算分析时
，对结构进行适当简化：
    内拱渡槽分析时
，成立一跨模型

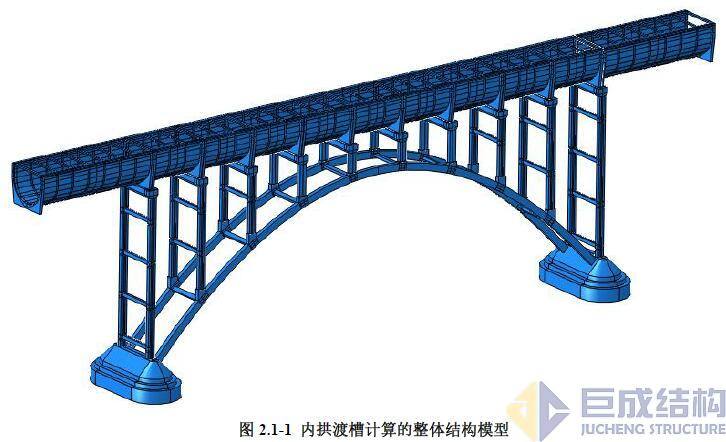

，如图2.1-1所示。内拱渡槽长为60.3m

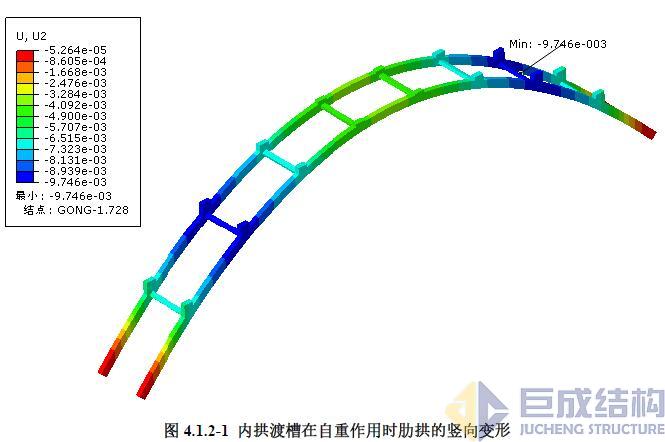

，由肋拱及排架支持
，其中最表侧两处排架（高度H1=19.714m
，以下将该排架简称“PJ-H1”）直接支持在基础上
，其余八处排架（高度别离是H2=12.487m、H3=7.43m、H4=4.522m、H5=3.149m
，以下别离简称为“PJ-Hi”
，i=2
，3
，4
，5）支持在肋拱拱墩上。由于荷载对称散布
，且内拱渡槽结构对称

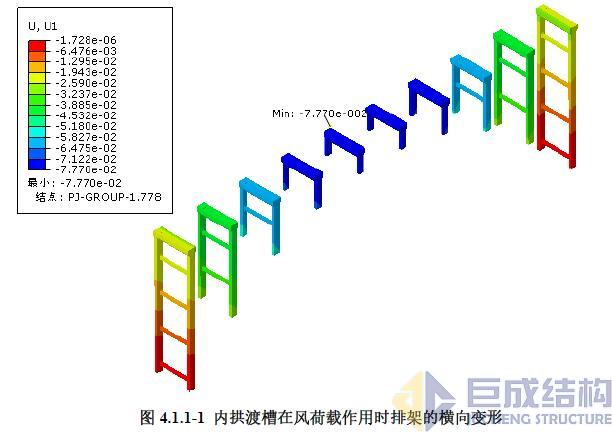

，故在内拱渡槽两侧各增设一个15m跨单排架渡槽
，以调查PJ-H1的受力情况

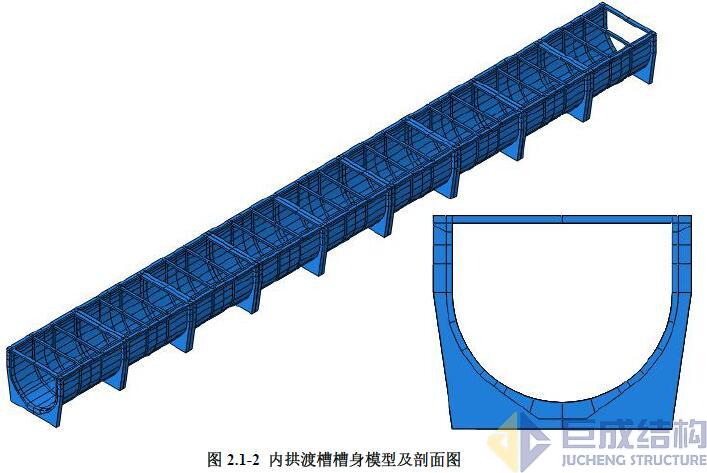

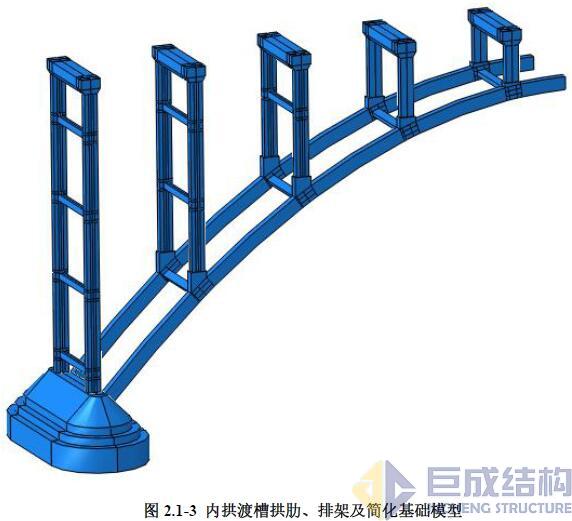

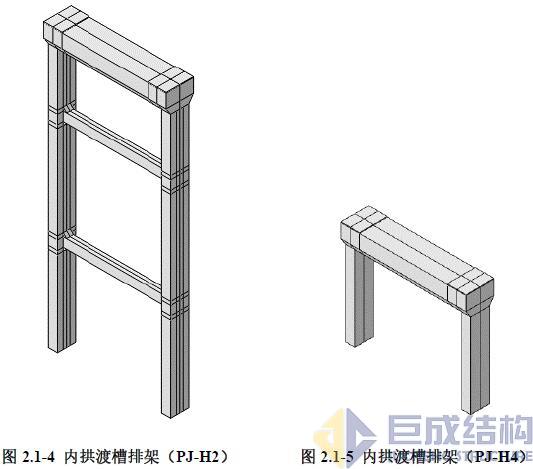

，内拱渡槽推算模型见图2.1-2~2.1-5。对于15m跨单排架渡槽槽身推算分析
，仅对该15m跨渡槽槽身建模
，推算模型见图2.1-6。
